Description

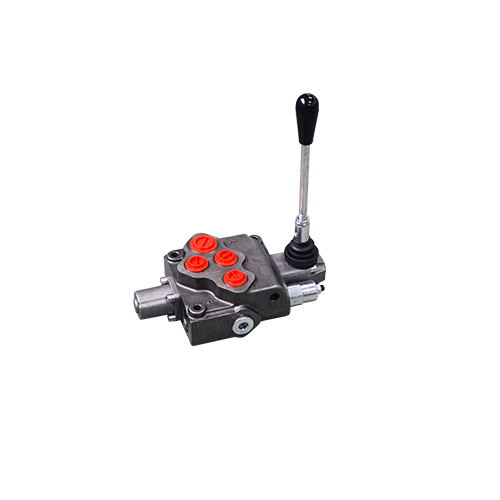

Интегральный клапан серии M7 внедрил европейские передовые технологии, имеет компактную структуру, расход 70 л/мин, легкий вес, высокое сопротивление давлению. Клапан использует параллельный масляный контур, сконструирован с выходом давления и другими гидравлическими компонентами, соединенными для обеспечения источника питания. Клапан широко используется в строительной технике, санитарной технике, нефтепромысловом оборудовании, горнодобывающей технике и других гидравлических системах машин.

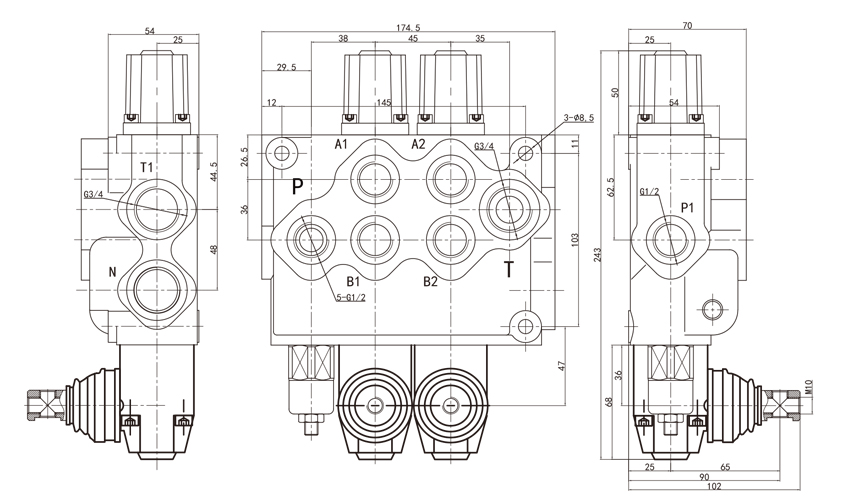

Габаритные данные
Параметры и характер

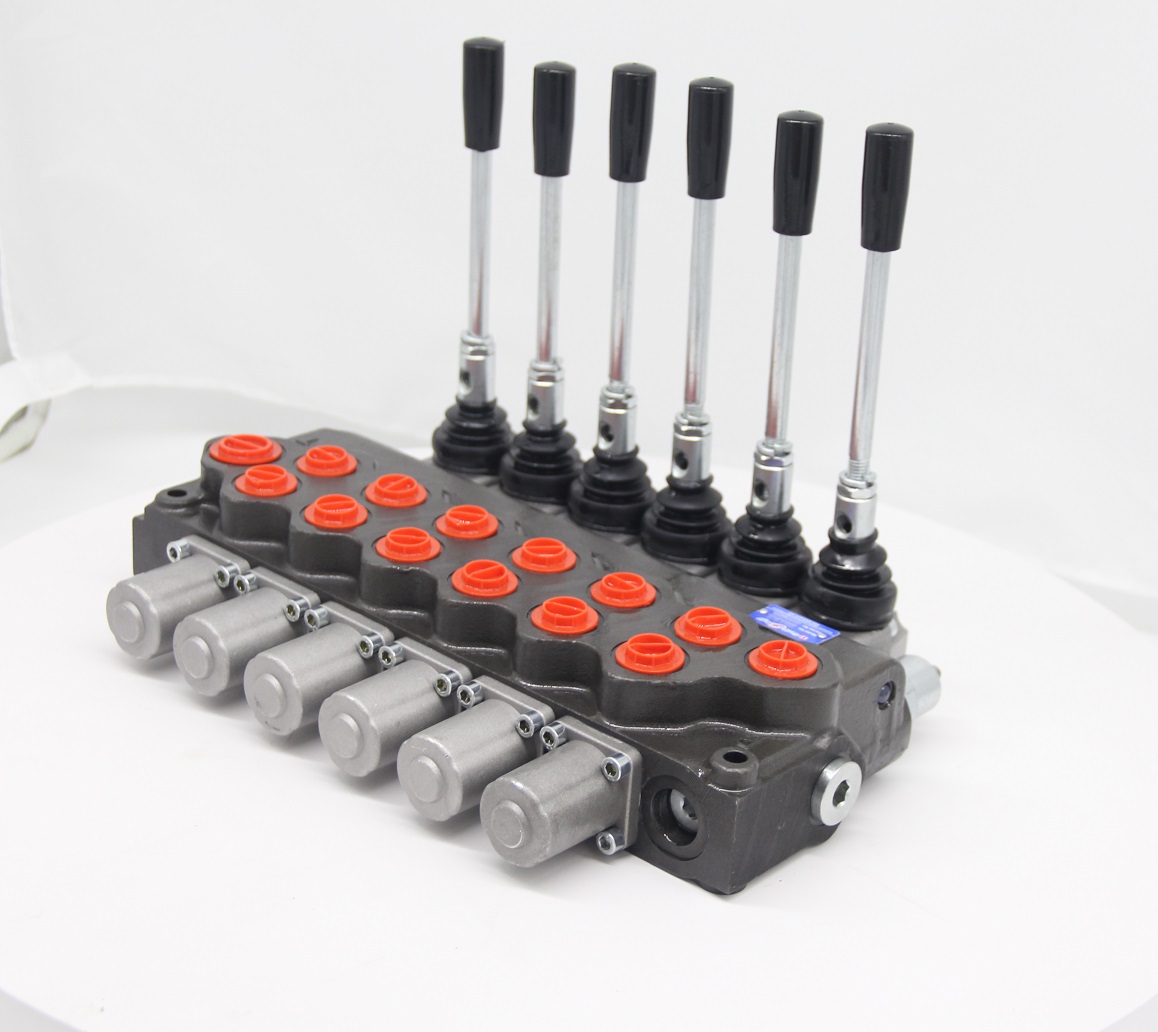

Простые, компактные и рассчитанные на тяжелые условия эксплуатации моноблочные клапаны от 1 до 6 секций для гидравлических систем с открытым и закрытым центром.
1 Оснащены главным предохранительным клапаном и обратным клапаном нагрузки.
2 Поставляется с параллельным, последовательным или тандемным контуром.
3 Дополнительный порт для вывода мощности (только для параллельного или тандемного контура).
4 Сменные золотники диаметром 20 мм — 0,79 дюйма.
5 Широкий выбор сервисных портов и контурных клапанов.
6 Доступны комплекты ручного, пневматического, гидравлического, электрогидравлического и дистанционного с гибкими кабелями управления золотниками.
Параметры
| Номинальное давление
（MPa） |
Максимальное давление
（MPa） |
Номинальный расход
（L/min） |
Макс.расход rate
（L/min） |
Противодавление
（MPa） |
Гидравлическое масло | ||
| Tem.rang
（℃） |
Visc.rang
（mm2/S） |
Точность фильтрации
（μm） |
|||||
| 20 | 31.5 | 70 | 70 | ≤1 | -20～+80 | 10～400 | ≤10 |
Размер порта
| ГЛАВНЫЕ ПОРТЫ | BSP | ООН-ООНФ | МЕТРИК |
| Впускное отверстие P | G1/2 | 7/8-14 (SAE 10) | M18x1.5 |
| Порты A и B | G1/2 | 3/4-16 (SAE 8) | M18x1.5 |
| Выход T | G3/4 | 7/8-14 (SAE 10) | M22x1.5 |
| Перенос C | G3/4 | 7/8-14 (SAE 10) | M22x1.5 |
